厚铜PCB線圈板

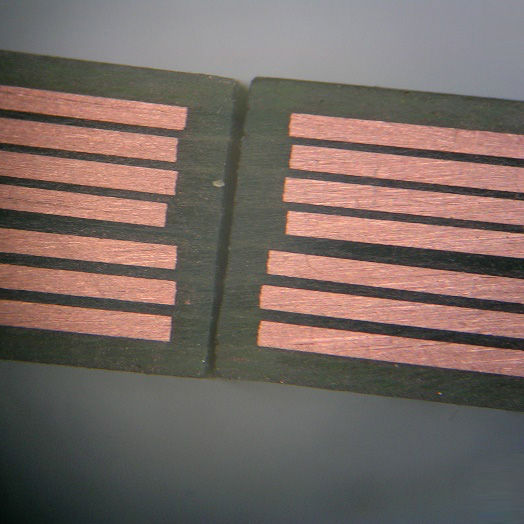

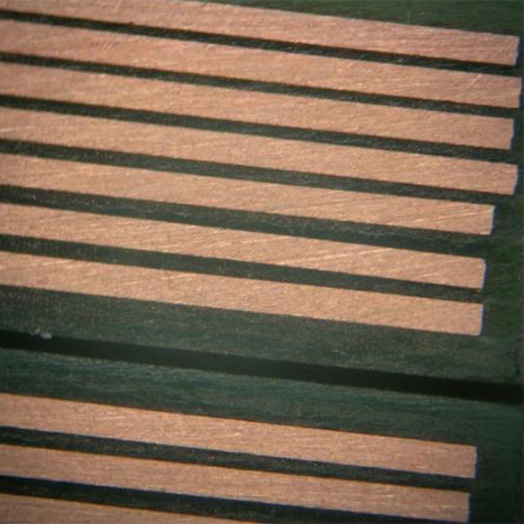

　　通过使用厚铜技(jì )术制作的PCB線圈板具有结构紧凑、导電率高、宽厚比大的优点。一般的覆铜板能够做到的最大铜厚為3Oz，但通过使用我司厚铜技(jì )术制作的PCB線圈板单面即可达到12Oz的铜厚，极大的提高了铜的截面积，增强载流性能。且我司已申请该厚铜PCB線圈板制作技(jì )术的专利。

　　申请号：CN200910086868.7

　　内容：本发明涉及一种線圈板的生产方法，根据生产需要的形状直接冲裁设有定位孔的金属板以形成所述線圈，每张所述線圈板冲裁有多个平板式初级線圈和/或次级線圈，所述初、次级線圈中设有磁芯孔，所述初、次级線圈的起始端连接头和末端连接头与所述金属板连接。本发明还包括一种采用上述方式生产的線圈板以及采用该線圈板生产多层板变压器的生产方法。本发明中的生产方法具有生产效率高，变压器成本较低的优点，生产的多层板变压器具有结构紧凑、导電效率高、宽厚比大的优点。

集成超级导體的線圈

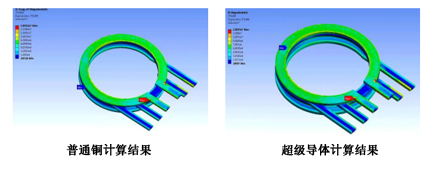

　　从数值上看，采用超级导體的变压器铜耗比采用普通铜材料的变压器铜耗下降了12.74%左右

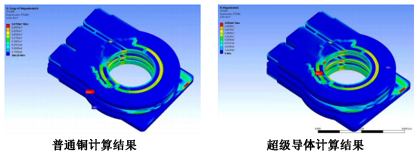

　　从图中分布可以看出，铁耗下降了7%
